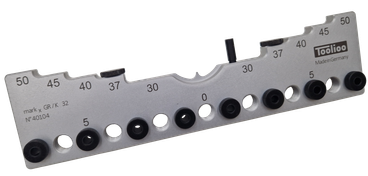

Bohrlehre mark x GR/K und GR/L
Hochwertig und genaue Aluminium Bohrlehre aus 10 mm Vollmaterial hergestellt, mit 8 Stahl Bohrführungen Oberflächengehärtet, die je nach Bedarf eingeschraubt werden können und einem Zentrierstift. (kein Bohrer im Lieferumfang).
Robuste Bohrlehre aus Aluminium-Vollmaterial gefräst,
zum Bohren von Bohrgruppen oder Griffe, werden nicht benötigte Bohrführungen ausgedreht, so ist einfach zu sehen in welche Bohrbüchse das Loch gebohrt werden muss, wodurch falsche Bohrungen vermieden werden.
Zum Bohren von Lochreihen hilft der genau gefertigte Zentrierstift beim versetzten der Bohrschablone die Lochreihe exakt zu bohren. Bei einer Lochreihe von 2 m Länge kann dennoch bei 9-maligem versetzten eine Systembedingte Abweichung von ca. 0,3 mm zustande kommen.
Der mittig angeordnete Zeiger macht es einfach, die Positionen von Bohrgruppen und Griffe zu finden. Zur Mitte angeordnete Gewinde im 16 mm Abstand machen die Bohrlehre unwahrscheinlich flexibel.
Verwendung als Lochreihenbohrlehre:
Der Grundkörper der Bohrlehre wurde auf modernen Bearbeitungszentren aus Vollmaterial hergestellt. Dementsprechend genau sind alle M12x1 Gewinde im Abstand von 16 bzw. 32 mm für die Edelstahlbohrbüchsen platziert.
Lochreihen werden in der Regel für Industriebeschläge im Raster von 32 mm zueinander und 37 mm von der Vorderkanten aus gebohrt. Grundplatten für Topfbänder können somit direkt in die Lochreihe geschraubt werden. Mittels dem mitgelieferten Zentrierstift kann je nach Belieben die Lochreihe durch mehrmaliges einsetzten des Zentrierstiftes immer im zuletzt gebohrten Loch verlängert werden.
Bitte beachten Sie, dass sich Systembedingte Toleranzen mit jedem mal versetzten der Bohrlehre aufaddieren können. Ein zu großer Bohrer kann ebenfalls negative Folgen haben. Bei 9 x versetzte der Bohrlehre, was ca. 2 m Lochreihe entsprechen konnten wir eine Längenabweichung von ca. 0,3 mm messen.
Diese Abweichung ist dem Versetzten geschuldet und hat keine Ungenauigkeiten der Bohrlehre als Ursache.
Verwendung für Lochgruppen:
Unter Lochgruppen ist zu verstehen, wenn in einem bestimmten Abstand lediglich 2 oder 3 Fachboden Bohrungen eingebracht werden. Das hat meist optische Gründe. Nicht jeder will in einem hochwertigen Schrank die (Schweizer Käse) Lochreihen sehen. Daher kann es Sinn ergeben, nur 2 oder 3 Bohrungen in einem bestimmten Abstand für einen Fachboden zu setzten.
Viele Bohrlehren sind darauf ausgelegt, Lochreihen herzustellen. Dementsprechend sind entweder in allen Bohrungen Bohrbüchsen eingepresst oder es werden mit einem Spezialbohrer die vorgegebenen Bohrungen abgebohrt.
Erfahrungsgemäß ist es recht schwer immer die richtigen Löcher zu treffen, sodass man nur die Möglichkeit hat überflüssige Löcher abzukleben.
Bei unserer Bohrlehre werden nicht benötigte Bohrbüchsen einfach ausgedreht, so hat man die optimale Sicherheit immer die richtigen Löcher in der Bohrlehre zu bohren.
Verwendung als Griffbohr-Lehre:
Bügelgriffe haben in den meisten Fällen auch dieses 32 mm Rastersystem zum Bohren der Schrauben.
Da unsere Bohrlehre eine Mittelmarkierung zum Ausrichten der Bohrungen besitzt, arbeiten wir beim Bohren von Grifflöchern mit einem 16 mm Rasterabstand, jeweils von der Mitte aus gesehen.
Auch hier verwenden wir nur die Bohrbüchsen, die auch für den Griff benötigt werden und drehen alle andere aus der Bohrlehre.
So wird auch hier vermieden, in die falsche Bohrbüchse einzubohren und so ein Fehler herbeizuführen.
Bohrlehre mark x GR / K 32 kurz
1 Bohrlehre kurz aus Aluminium eloxiert
8 Bohrbüchsen Stahl Oberflächengehärtet
1 Zentrierstift
1 PP Verpackung
Anleitung
UVP 105,00 € Brutto
88,24 € Netto
Bohrlehre mark x GR / K 32 kurz
Länge 243 mm
Breite 62 mm
Dicke 10 mm
Griffbohrungen 0, 32, 64, 96, 128, 160, 192 und 224 mm
Seitenabstand 30, 37, 40, 45 oder 50 mm
